自然言語からアーキテクチャ図を作成

最近は色々なMCPが出てきており、めちゃくちゃ便利ですが、今回はAWS Diagram MCP Serverを試してみました。

名前の通り、AWS アーキテクチャ図を作成するためのMCPサーバになります。

自然言語から、プロジェクト構造を読み取らせる等して、アーキテクチャ図を自動生成する事ができます。もちろんAWSアイコンを全て網羅できているのも嬉しいポイントです。

導入方法

事前準備

READMEを見ると、作図にPythonのdiagramsパッケージを使用しているので、事前にインストールが必要になります。

uv add --dev diagrams

またDiagramsを使うためにはGraphvizが必要となるので、なければ別途インストールします。

brew install graphviz

MCP クライアントを構成

MCP設定ファイルに今回接続するAWS Diagram MCP Serverの情報を記載します。

自分はCursorで開発してましたので、例えばCursorの場合（~/.cursor/mcp.json）ですと以下になります。

{
  "mcpServers": {
    "awslabs.aws-diagram-mcp-server": {
      "command": "uvx awslabs.aws-diagram-mcp-server",
      "env": {
        "FASTMCP_LOG_LEVEL": "ERROR"
      },
      "autoApprove": [],
      "disabled": false,
      "args": []
    }
  }
}

JSONの内容は開発環境によっても若干異なりますが、その辺りはAIがよしなに修正してくれるはずです。

これで設定完了です！

アーキテクチャ図を生成してみる

モデルはOpus4.5を使用して、プロジェクト構成内容からアーキテクチャ図を作成する指示を出しました。

MCP を使わない場合

MCPを使わずに指示を出しますと、こんな形で出力されました。

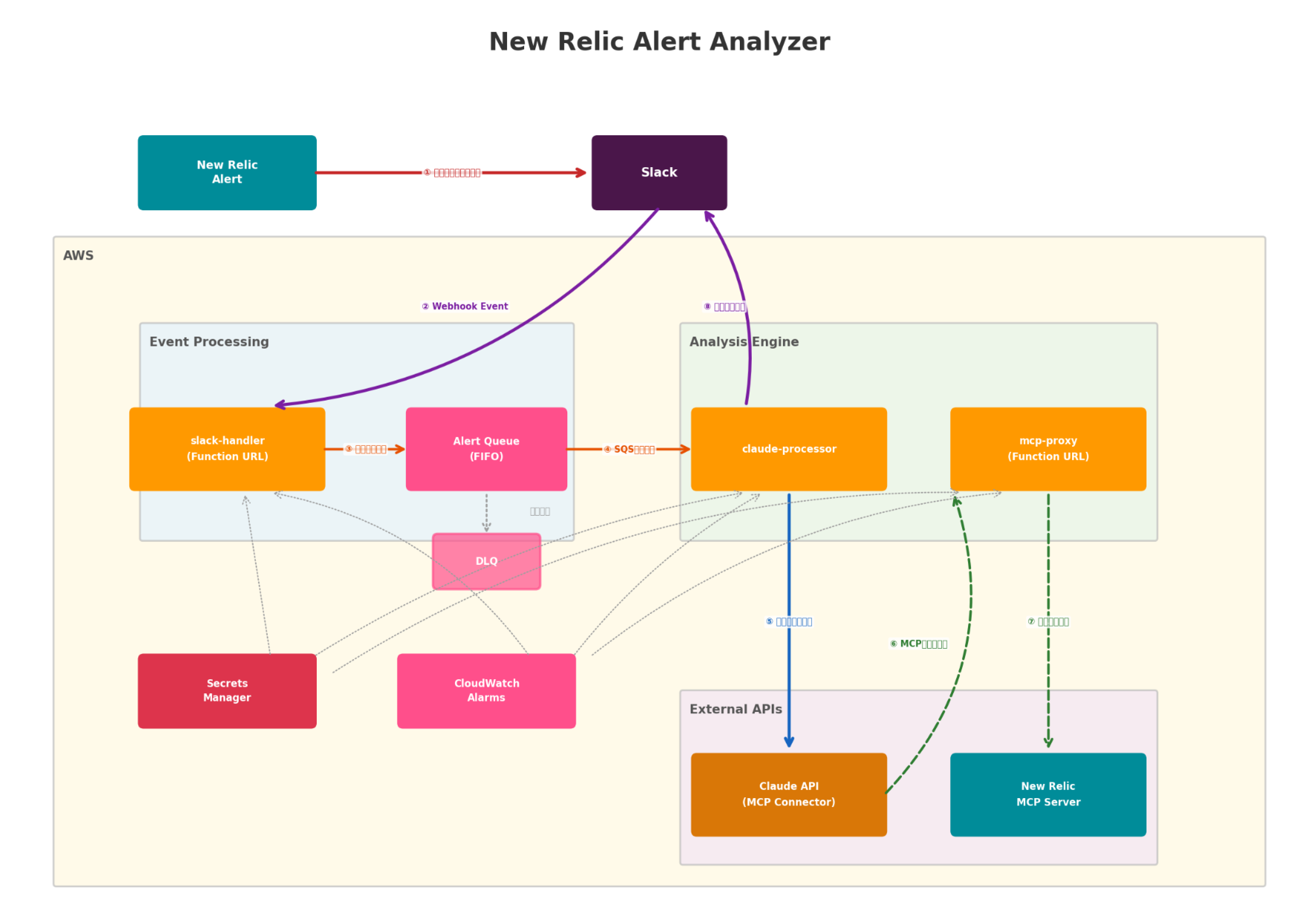

matplotlibライブラリで作図しているようです。シンプルではありますが、AWS公式のアイコンはなく、パッと見では分かりづらいです。

MCP を使った場合

今度はMCPを使った場合の出力になります。

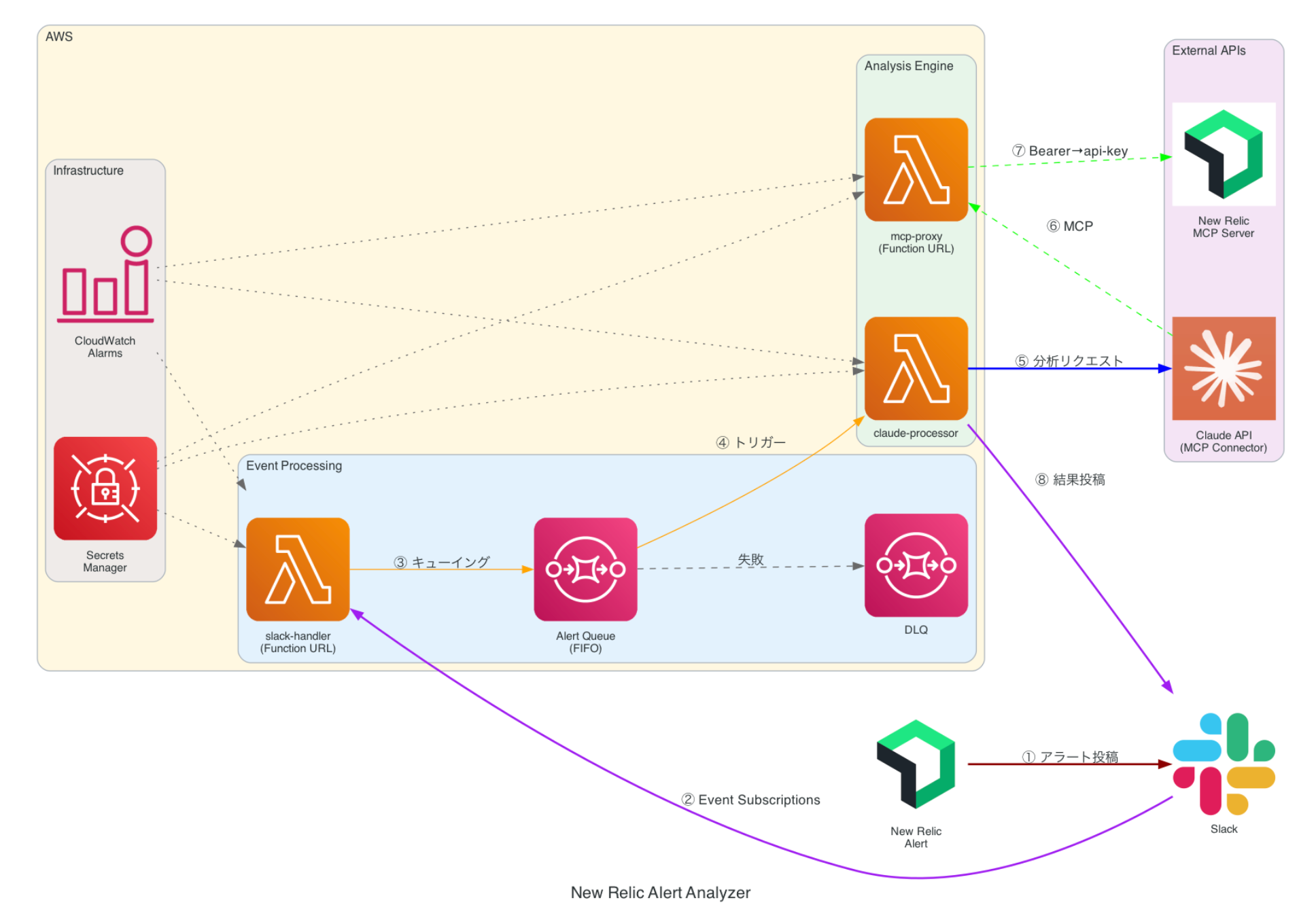

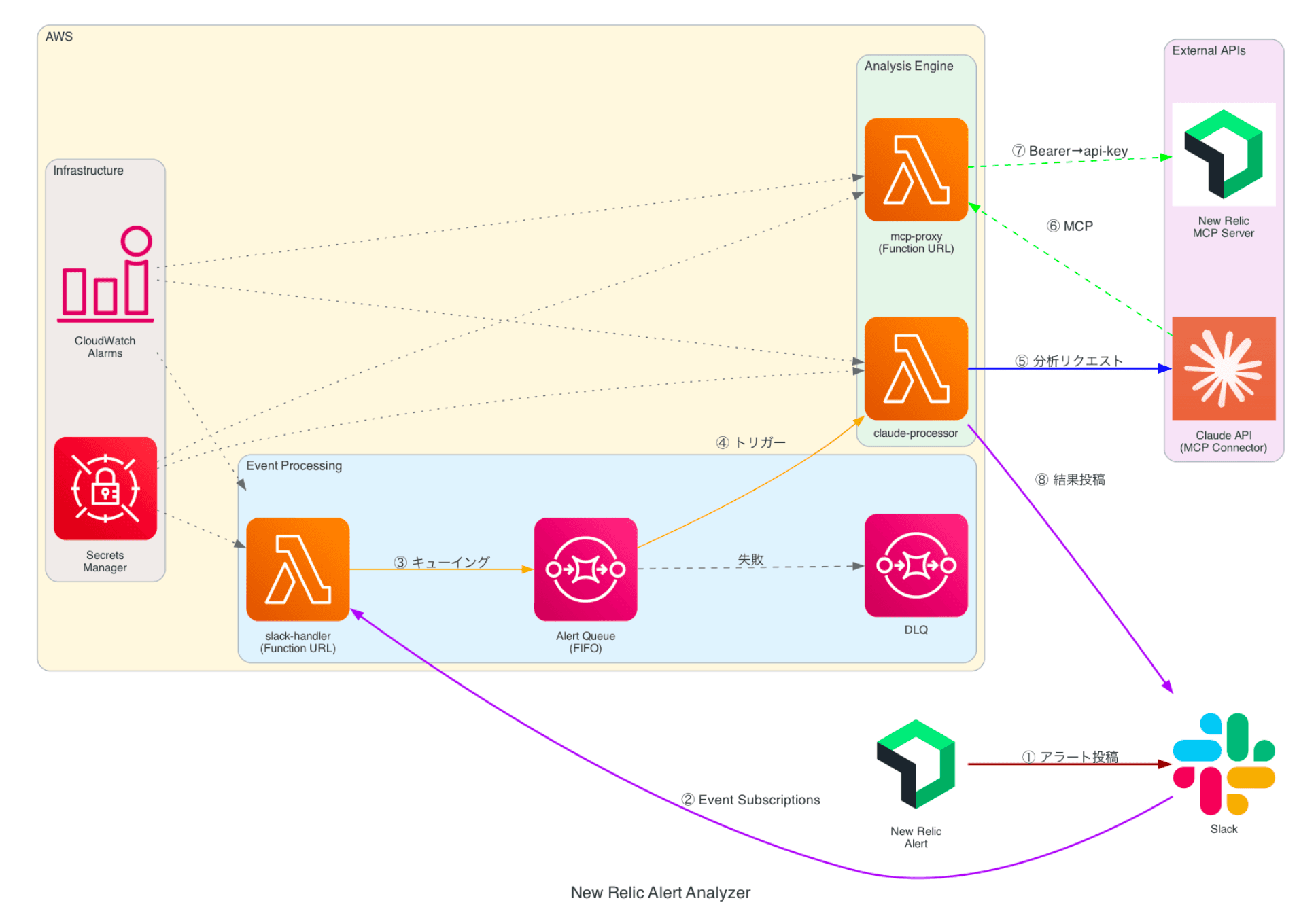

アイコンも使えており、見た目の分かり良さは大分改善したように見られます！

ローカルにアイコンの画像ファイルを配置し、プロンプトで指定する事でローカル画像もアーキテクチャ図に含める事が可能です。New Relicだったりのアイコンはデフォルトでは表示されませんでしたので、ローカル画像を指定しております。

ちなみにアーキテクチャ図作成に使用したPythonコードも出力されますので、こちらでバージョン管理やコード修正による微調整も可能です！

まとめ

細かいところまで完全に思い通り、というのは難しいかもしれませんが、開発・改修フェーズなどアーキテクチャ図が変わりうる場合ですと、CI/CDに組み込んで自動更新みたいな事ができるのは大分嬉しいです。（モデル次第で生成されるアーキテクチャ図の品質は結構変わってくる印象ですので、近いうちに細かいところもカバーできるかもしれません。）

MCPは導入が簡単で色々応用もできそうですので、他もどんどん使っていきたいです！
